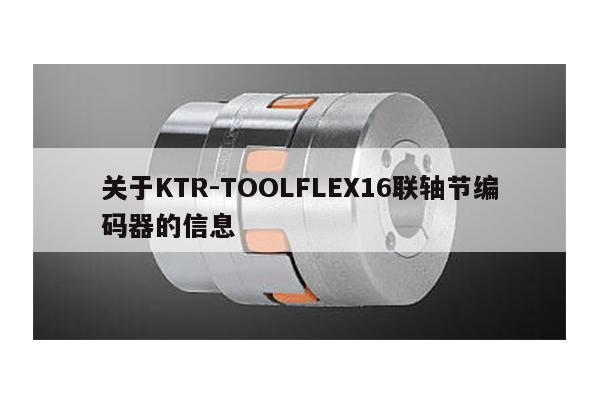

关于KTR-TOOLFLEX16联轴节编码器的信息

本文目录一览：

• 1、主机调速器报伺服单元失败
• 2、角钢线打字单元故障怎么处理
• 3、编码器怎么安装

主机调速器报伺服单元失败

第一，电机上电，机械振荡(加／减速时)引发此类故障的常见原因有：①脉冲编码器出现故障。此时应检查伺服系统是否稳定，电路板维修检测电流是否稳定，同时，速度检测单元反馈线端子上的电压是否在某几点电压下降，如有下降表明脉冲编码器不良，更换编码器；②脉冲编码器十字联轴节可能损坏，导致轴转速与检测到的速度不同步，更换联轴节；③测速发电机出现故障。修复，更换测速机。维修实践中，测速机电刷磨损、卡阻故障较多，此时应拆下测速机的电刷，用纲砂纸打磨几下，同时清扫换向器的污垢，再重新装好。 第二．电机上电，机械运动异常快速(飞车)出现这种伺服整机系统故障，应在检查位置控制单元和速度控制单元的同时，还应检查：①脉冲编码器接线是否错误；②脉冲编码器联轴节是否损坏；③检查测速发电机端子是否接反和励磁信号线是否接错。一般这类现象应由专业的电路板维修技术人员处理，负责可能会造成更严重的后果。第三．主轴不能定向移动或定向移动不到位出现这种伺服整机系统故障，应在检查定向控制电路的设置调整、检查定向板、主轴控制印刷电路板调整的同时，还应检查位置检测器(编码器)的输出波形是否正常来判断编码器的好坏(应注意在设备正常时测录编码器的正常输出波形，以便故障时查对)。第四．坐标轴进给时振动应检查电机线圈、机械进给丝杠同电机的连接、伺服系统、脉冲编码器、联轴节、测速机。第五．出现NC错误报警NC报警中因程序错误，操作错误引起的报警。如FANUC6ME系统的Nc出现090.091报警，原因可能是：①主电路故障和进给速度太低引起；②脉冲编码器不良；③脉冲编码器电源电压太低(此时调整电源15V电压，使主电路板的+5V端子上的电压值在4.95-5.10V内)；④没有输人脉冲编码器的一转信号而不能正常执行参考点返回。第六。伺服系统报警伺服系统故障时常出现如下的报警号，如FANUC6ME系统的416、426、436、446、456伺服报警；STEMENS880系统的1364伺服报警；STEEMENS8系统的114、104等伺服报警，此时应检查：①轴脉冲编码器反馈信号断线、短路和信号丢失，用示渡器测A、B相一转信号，看其是否正常；②编码器内部故障，造成信号无法正确接收，检查其受到污染、太脏、变形等

角钢线打字单元故障怎么处理

1、首先检查小车外接编码器的联轴节是否锁紧。

2、其次外接编码器是否受到其他电源的干扰。

3、最后电机动力线是否老化，需要更换。

编码器怎么安装

以机床主轴上安装编码器为例:

制作一个编码器支架,把编码器固定好,在支架一端安装一个齿形带轮,再使用一个联轴器(联轴节)把编码器的轴与齿形带轮的轴连接好.

在机床主轴上安装一个齿形带轮.

用齿形带把主轴的齿形带轮和支架一端的齿形带轮连接起来. 这样机械部分就安装好了.

电气部分 把编码器插头用电缆连接到CNC上的接口上,就完成了.
