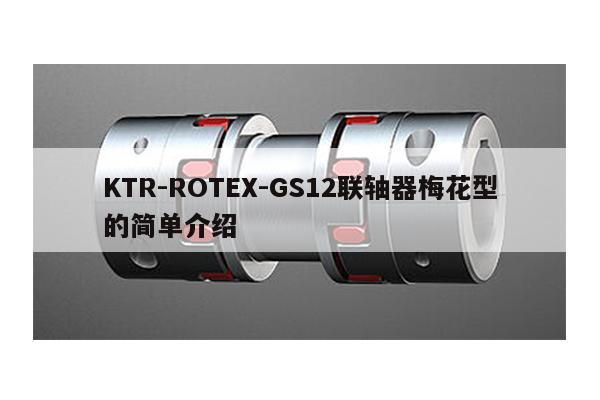

KTR-ROTEX-GS12联轴器梅花型的简单介绍

本文目录一览：

• 1、梅花联轴器主要类型有哪些
• 2、如何画梅花形弹性联轴器
• 3、梅花联轴器有多少个型号?这是什么型号的联轴器？
• 4、联轴器中星形与梅花形有什么优缺点
• 5、梅花联轴器的定义和作用是什么呢？

梅花联轴器主要类型有哪些

梅花联轴器主要类型简介：

梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器，是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，但是在要求载荷灵敏的情况下也有用铝合金的。

梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。所以在价格方面比机加工要低很多.但是铸件的性能不是很好。在一些重要的场合下还是好不要采用。并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。

梅花形弹性联轴器的主要类型有LMS型（双法兰型）、LMZ-Ⅰ型（分体式制动轮型）和LMZ-Ⅱ型（整体式制动轮型）梅花形弹性联轴器。梅花型弹性联轴器主要适用于联接两轴线的传动轴系，能够补偿部分两轴的位移偏差和减振的功能。工作温度为-35℃-+80℃，传递的公称扭矩的范围从16N.M到25000N.M。梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢,但是在要求载荷灵敏的情况下也有用铝合金的。了解梅花联轴器的更多内容可以百度搜索泊头市万盛联轴器有限公司。

梅花联轴器图片：

如何画梅花形弹性联轴器

梅花联轴器有几种，楼上为一种，还有一种是用圆钢或者铸件制造的，你可以去网上看看先关的图片，需要放梅花胶垫的部分你可以买来胶垫画或者把胶垫给加工中心叫师傅自己一比一配。

梅花联轴器有多少个型号?这是什么型号的联轴器？

梅花联轴器的型号简介：

梅花形弹性联轴器的主要形式有LMS型（双法兰型）、LMZ-Ⅰ型（分体式制动轮型）和LMZ-Ⅱ型（整体式制动轮型）梅花形弹性联轴器。梅花型弹性联轴器主要适用于联接两轴线的传动轴系，能够补偿部分两轴的位移偏差和减振的功能。工作温度为-35℃-+80℃，传递的公称扭矩的范围从16N.M到25000N.M。梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢,但是在要求载荷灵敏的情况下也有用铝合金的。泊头市万盛联轴器有限公司

ML梅花形弹性联轴器

MLZ单法兰梅花形弹性联轴器

MLS双法兰梅花形弹性联轴器

MLL-I型制动轮梅花形弹性联轴器

MLL-II整体式式制动轮梅花形弹性联轴器

MLE-I分体式制动轮梅花形弹性联轴器

LMZ-I分体式制动轮梅花形弹性联轴器

LMZ-II整体式式制动轮梅花形弹性联轴器

LMD梅花形弹性联轴器

LM梅花形弹性联轴器

LMS型双法兰梅花形弹性联轴器

HRC梅花形弹性联轴器

HG梅花形弹性联轴器

图片中的联轴器是LXP带制动盘型星形联轴器

泊头市万盛联轴器有限公司望采纳，谢谢

联轴器中星形与梅花形有什么优缺点

两种弹性体的每个角的形状不一样，相对来讲星型的在装配时弹性体跟爪子接触的面积大，也就是受力面积大，性能要比梅花型的好。

梅花联轴器的定义和作用是什么呢？

梅花联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间，以实现两半联轴器的连接。通过凸爪与弹性环之间的挤压传递动力，通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。这种联轴器已标准化，GB/T5272-2002制定的五种结构形式：LM形(基本型)、LMD型(单法兰型)、LMS型(双法兰型)、LMZ-I型(分体式制动轮型)和LNZ-II(整全式制动轮型)。每种形式均有14个规格，它们适用的轴孔直径d=12-160mm，轴孔长度L=35-135mm，公称转矩T=25-25000N.m，许用转速[n]=1500-15300r.min。

梅花联轴器的作用：梅花联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间，以实现两半凌斯联轴器的连接。通过凸爪与弹性环之间的挤压传递动力，通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。国科供应塔机升降机梅花联轴器
