万向节联轴器180尺寸长度是多少
830mm。万向节联轴器180尺寸，其长度为830mm。联轴器是指联接两轴或轴与回转件，在传递运动和动力过程中一同回转，在正常情况下不脱开的一种装置。
万向联轴器的选用计算
万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。万向联轴器大的特点是：其结构有较大的角向补偿能力，结构紧凑，传动效率高。不同结构型式万向联轴器两轴线夹角不相同，一般在5°-45°之间。泊头市万盛联轴器有限公司
万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等；常用的为十字轴式，其次为球笼式。在实际应用中，根据所传递转矩大小，分为重型、中型、轻型和小型。
万向联轴器的选用计算：
万向联轴器的选用计算：
万向联轴器的计算转矩：
Tc=TKnKhK Ka≤Tn(N·m)
交变载荷时：Tc≤Tf (N·m)
式中 Tn——万向联轴器的公称转矩，N·m，（它是在给定条件下的理论计算数值，即联轴器转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值）；
Tf——万向联轴器的疲劳转矩，N·m
T——万向联轴器的理论转矩，N·m ;其中T=9550Pw/ N (N·m)
Pw——驱动功率，kw
N——万向联轴器转速，r/min
Kn——万向联轴器的转速修正系数，
Kh——万向联轴器的轴承寿命修正系数
K ——万向联轴器的两轴线折角修正系数
Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0；载荷不均匀，中等冲击时，Ka=1.1～1.3；较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka1.5。
对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n 18000。
式中 ——万向联轴器的轴线折角，(°)；n——万向联轴器的转速，r/min.
十字轴式万向联轴器十字头部件有以下形式：
SWC型整体性叉头十字轴式万向联轴器（JB/T 5513-2006）
SWP型部分轴承座十字轴式万向联轴器（JB/T 3241-2005）
SWZ型整体轴承座十字轴式万向联轴器（JB/T 3242-1993）
WS型小型双十字轴式万向联轴器（JB/T 5901-1991）
WSD型小型单十字轴式万向联轴器（JB/T 5901-1991）
SWP型十字轴式万向联轴器用十字包（JB/T 7341.1-2005）
WGC型十字轴式万向联轴器用十字包（JB/T 7341.2-2006）。
以上重型和小型十字轴式万向联轴器均为通用型，汽车行业不同车型有各自专用十字轴式万向联轴器或其他品种万向联轴器。例如轿车选用球笼式万向联轴器。此外农业机械、工业机械等运动机械产品也均有专用万向联轴器，起重大多数采用十字轴式万向联轴器。
我公司联轴器品种齐全，其主要产品有小型万向节、十字轴式万向联轴器、弹性联轴器、膜片联轴器、鼓形齿式联轴器、刚性联轴器、精密联轴器、胀紧联结套八个大类，166种2849个型号联轴器参数上万个规格的产品。
泊头市万盛联轴器有限公司——万向联轴器研究社

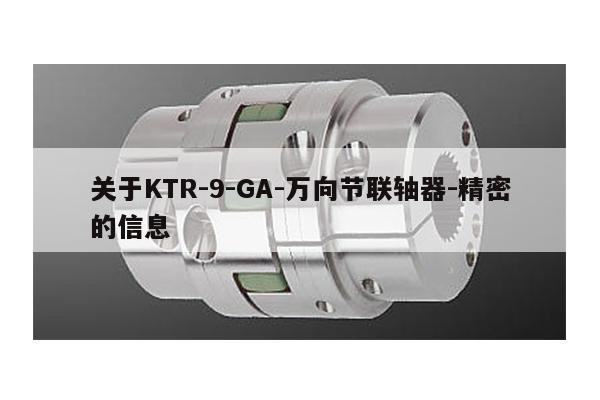

万向联轴器图片：
万向联轴器工作原理
万向联轴器要想平稳传动，必须使用2个万向节（十字轴是最常见的万向节）。
简单的说，一个万向节左右两端的转速是不平稳的、有波动的，再加上一个万向节以后，波动的转速又被转化成最初的平稳转速了。
详细原理，参阅《机械设计手册》万向联轴器。
万向联轴器的结构型式
万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等；最常用的为十字轴式，其次为球笼式。在实际应用中，根据所传递转矩大小，分为重型、中型、轻型和小型。 十字轴式万向联轴器是用量较大的万向联轴器，轴承是十字轴式万向联轴器的易损件。几种大型十字轴式万向联轴器的主要区别在于轴承座和十字叉头的变化，形成不同结构形式。为保证主、从动轴的同步性，实际应用中均采用双联形式，双联的联接方式不外乎焊接或法兰盘通过螺栓联接，中间长短的变化可有多种形式。十字轴式万向联轴器十字头部件有以下形式：
SWC型整体性叉头十字轴式万向联轴器（JB/T 5513-2006）、SWP型部分轴承座十字轴式万向联轴器（JB/T 3241-2005）、SWZ型整体轴承座十字轴式万向联轴器（JB/T 3242-1993）、WS型小型双十字轴式万向联轴器（JB/T 5901-1991）、WSD型小型单十字轴式万向联轴器（JB/T 5901-1991）、SWP型十字轴式万向联轴器用十字包（JB/T 7341.1-2005）、WGC型十字轴式万向联轴器用十字包（JB/T 7341.2-2006）。
以上重型和小型十字轴式万向联轴器均为通用型，汽车行业不同车型有各自专用十字轴式万向联轴器或其他品种万向联轴器。例如轿车选用球笼式万向联轴器。此外农业机械、工业机械等运动机械产品也均有专用万向联轴器，起重大多数采用十字轴式万向联轴器。
