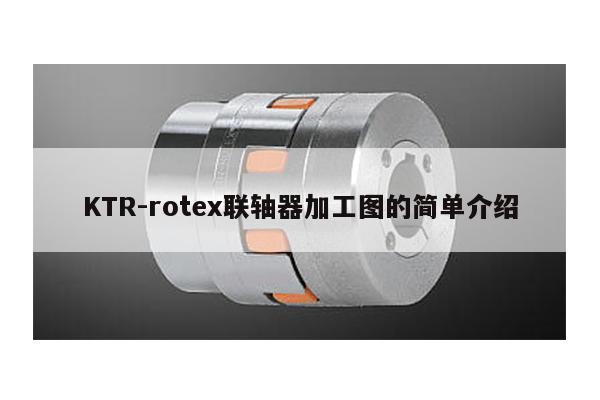

KTR-rotex联轴器加工图的简单介绍

本文目录一览：

• 1、GB/T4323——2002TL弹性套柱销联轴器加工图纸谁有呀，
• 2、鼓型齿式联轴器加工流程有哪些？
• 3、ROTEX-42GG-25 属于什么类型的联轴器,谁有这方面的详细图纸,哪有卖?最好现成品.谢谢
• 4、德国rotex90联轴器

GB/T4323——2002TL弹性套柱销联轴器加工图纸谁有呀，

GB/T4323——2002TL弹性套柱销联轴器LT型(原TL型)弹性套柱销联轴器（GB4323-2002代替GB4323-1984)弹性套柱销联轴器是利用一端套有弹性套（橡胶材料）的柱销，装在两半联轴器凸缘孔中，以实现两半联轴器的联接。弹性套柱销联轴器曾经是我国应用广泛的联轴 器，早在 20 世纪 50 年代末期即已制订为机械部标准， JB08 — 60 弹性圈柱销联轴器，是我国第一个部标准联轴器。

GB/T4323——2002TL弹性套柱销联轴器的加工图纸一般的联轴器厂家是不会提供的，除非是要在厂家定制，才会给你提供图纸，我这里有一份TL弹性套柱销联轴器半联轴器的图纸：

鼓型齿式联轴器加工流程有哪些？

鼓型齿式联轴器一般用车、铣加工（加工中心铣精度高），键槽可以线割或拉床拉削等。

鼓型齿式联轴器用车、铣、滚齿、插齿，齿面高频淬火，要求高的用模锻成形再机加工，有些联轴器用铸钢或铸铁成形后再机加工。泊头市万盛联轴器有限公司

鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,鼓形齿联轴器 可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。

鼓形齿式联轴器的主要优点有：鼓形齿啮合齿面经渗碳淬火处理后，承载能力高；鼓形齿的主要失效形式是磨损，采用强制稀油润滑后，齿面磨损大幅度降低，磨损量是脂润滑的10%左右，循环稀油可带走轧辊端的轧制热量及轮齿摩擦产生的热量，有效防止了轮齿材料表面许用接触应力降低；正常情况下，不会出现断齿现象，满足连续轧机工作特点的要求；该鼓形齿式联轴器能够满足轧机窜辊轧制的要求，伸缩非常方便；使用安全，清洁，高效等特点。

泊头市万盛联轴器有限公司——鼓型齿式联轴器厂家

鼓形齿式联轴器图片：

ROTEX-42GG-25 属于什么类型的联轴器,谁有这方面的详细图纸,哪有卖?最好现成品.谢谢

星形梅花联轴器.原厂家是进口,不过现在国内也可以生产了.现货有的,看你要多少

德国rotex90联轴器

Roten 是德国联轴器巨头 KTR 旗下的一个品牌，所以登录KTR 主页就可以找到具体信息了。

如果你只是用到这个零件，而不是要仿造这款联轴器，那对你有用的信息就是联轴器和外部连接的标准了：孔是用ISO 268 的 H7 ，槽键是 DIN 6885。
