本文目录一览：
联轴器的型号规格有那些？
联轴器属于机械通用零部件范畴，是用来连接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。
联轴器的型号规格简介：
刚性联轴器标准
BG/T 5843-1986 凸缘联轴器
JB/T 7006-1993 平行轴联轴器型式基本参数尺寸
无弹性元件挠性联轴器标准
JB/T 3241-1991 SWP型部分轴承座十字轴式万向联轴器（代替JB 3241-83）
JB/T 3242-1993 SWZ型整体轴承座十字轴式万向联轴器（代替JB 3242-83）
JB/T 5513-1991 SWC型整体叉头十字轴式万向联轴器
JB/T 7341-1994 SWP、SWC型十字轴式万向联轴器 十字包型式与尺寸
JB/T 5901-1991 十字轴万向联轴器
GB/T 7549-1987 球笼式同步万万向联轴器型式、基本参数和主要尺寸
BG/T 7550-1987 球笼式同步万向联轴器 试验方式
JB/T 6140-1992 重型机械用球笼式同步万向联轴器
JB/T 6139-1992 球铰式万向联轴器
JB/T 5514-1991 TGL鼓形齿式联轴器
JB/T 7001-1993 WGP型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 7002-1993 WGC型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 7003-1993 WGZ型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 7004-1993 WGT型带制动盘鼓形齿式联轴器型式、参数和尺寸
JB/T 8854.1-1999 GCLD型鼓形齿式联轴器（代替ZBJ 19013-89）
JB/T 8854.2-1999 GICL、GIICL型鼓形齿式联轴器（代替ZBJ 19013-89）
JB/T 8854.3-1999 GICLZ、GIICLZ型鼓形齿式联轴器（代替ZBJ 19014-89）
JB/T 8821-1998 WGJ型接中间轴鼓形齿式联轴器
GB/T 6069-1985 GL滚子链联轴器
金属弹性元件弹性联轴器标准
GB/T 12922-1991 弹性阻尼簧片联轴器
GB/T 14653-1993 挠性杆联轴器
JB/T 9147-1999 JM膜片联轴器（代替ZB/T J19022-90）
JB/T 8869-2000 JS蛇形弹簧联轴器（代替ZB/T J19023-90）
非金属弹性元件弹性联轴器标准
BG/T 2496-1996 弹性环联轴器（代替GB 2496-81）
BG/T 4323-1984 TL弹性套柱销联轴器
BG/T 5014-1985 HL弹性柱销联轴器
BG/T 5015-1985 弹性柱销齿式联轴器
BG/T 5272-1985 ML梅花形弹性联轴器
BG/T 5844-1986 UL轮胎式联轴器
BG/T 10614-1989 芯型弹性联轴器
JB/T 5511-1991 H型弹性块联轴器
JB/T 5512-1991 LAK多角形橡胶联轴器
JB/T 7849-1995 径向弹性柱销联轴器
JB/T 7684-1955 LAK鞍形块弹性联轴器
JB/T 9148-1999 弹性块联轴器（代替ZBJ 19029-90）
安全联轴器标准
JB/T 5986-1992 钢砂式安全联轴器
JB/T 5987-1992 钢球式安全联轴器
JB/T 6139-1992 AMN内张摩擦式安全联轴器
JB/T 7355-1994 AYL型液压安全联轴器
JB/T 7682-1995 蛇形弹簧安全联轴器
齿式联轴器
GICL鼓型齿式联轴器
GICLZ鼓形齿式联轴器
GⅡCL鼓形齿式联轴器
GⅡCLZ鼓形齿式联轴器
GCLD鼓型齿式联轴器
TGL尼龙内齿圈联轴器
WG鼓型齿式联轴器
轮胎式联轴器
UL 型轮胎式联轴器
LA 型轮胎式联轴器
LB 型轮胎式联轴器
DL 多角形橡胶联轴器
星形弹性联轴器
XL 系列星形弹性联轴器
LXD单法兰星形联轴器
XLS双法兰型星形联轴器
LXZ带制动轮星形联轴器
LXP带制动盘型联轴器
LXT接中间套型联轴器
LXJ接中间轴星形联轴器
LXQ接中间轴球铰联轴器
梅花形弹性联轴器
LM(原ML)梅花联轴器
LMS(原MLS)梅花联轴器
LMD(原MLZ）梅花联轴器
LMZI(MLLI)梅花联轴器
LMZⅡ(MLLⅡ)联轴器
带制动轮梅花形弹性联轴器
联轴器图片：
联轴器选型手册
联轴器是将两轴轴向联接起来并传递扭矩及运动的部件并具有一定的补偿两轴偏移的能力，为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还具有一定的缓冲减震性能。联轴器有时也兼有过载安全保护作用。下面是我精心为你们整理的联轴器选型手册的相关内容，希望你们会喜欢!
联轴器选型手册
联轴器分类
1、刚性联轴器
属于刚性联轴器的有套筒联轴器、夹壳联轴器和凸缘联轴器等。
2、挠性联轴器
无弹性元件的挠性联轴器
非金属弹性元件的挠性联轴器
金属弹性元件的挠性联轴器
3、安全联轴器
销钉剪断式安全联轴器
4、起动安全联轴器
液力联轴器又称液力耦合器.
软起动安全联轴器的基本形式为钢球式节能安全联轴器.
联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。具体选择时可考虑以下几点：
1.1由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。存在一定程度的 x、Y方向位移和偏斜角CI。当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。
1.2联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。
l-3所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如，对大功率的重载传动，可选用齿式联轴器。对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等。
我公司为您提供：螺旋联轴器、平行线联轴器、塑料联轴器、梅花联轴器、膜片联轴器、碟式联轴器、波纹管联轴器、弹簧联轴器、十字滑块联轴器、刚性联轴器、帐套联轴器、万向节。
刚性联轴器(定位螺丝固定)：结构简单紧凑高扭矩，转动惯性最低，高灵敏度。安装方便，免维护，定位螺丝固定。
生产编码器联轴器、电机联轴器、机床联轴器、印刷设备联轴器、包装设备联轴器、丝杠联轴器等，主要种类有梅花联轴器、螺纹联轴器、平行切缝联轴器、碟式联轴器、弹簧联轴器、膜片联轴器、金属联轴器、抱紧联轴器、螺旋联轴器、塑料联轴器、波纹管联轴器等，可替换如下品牌联轴器：NSK联轴器、THK联轴器、R W 联轴器、三木联轴器、倍加福联轴器、欧姆龙联轴器、光洋联轴器、韩国DURI联轴器、SUNGLL联轴器等，产品质量保障，联轴器尺寸可根据客户需求定做。
SFS1系列 平行切缝式联轴器(抱紧螺丝固定)(定位螺丝固定) 一体成型的金属弹性联轴器，材料采用铝合金或不锈钢可选，顺时针与逆时针回转特性完全相同零回转间隙，弹性作用补偿径向、角向，轴向偏差，适用于编码器、伺服电机、丝杆传动、机床平台等机械。
平行切缝式联轴器(编码器专用联轴器)一体成型的弹性联轴器，材料采用尼龙纤维，弹性好，顺时针与逆时针回转性完全相同零回转间隙，弹性作用补偿径向、角向、轴向偏差，专用于编码器
SFS2系列 螺纹式联轴器(抱紧螺丝固定)(定位螺丝固定) 一体成型的金属弹性联轴器，材料采用铝合金或不锈钢可选，顺时针与逆时针回转特性完全相同零回转间隙，弹性作用补偿径向、角向，轴向偏差，适用于编码器、伺服电机、丝杆传动、机床平台等机械。
联轴器选型手册
SFS3系列 弹簧联轴器
结构简单紧凑高扭矩，抗油污，耐腐蚀，顺时针与逆时针回转特性完全相同零回转间隙，弹性作用补偿径向、角向，轴向偏差，夹紧或定位螺丝固定，适用于编码器、机床平台等机械。 SFS4系列 梅花式联轴器(抱紧螺丝固定)(定位螺丝固定)
结构简单，检查、安装方便，中间为聚胺脂弹性体，联接紧凑无间隙，抗油及电气绝缘性，顺时针和逆时针回转性完全相同，可吸收震动、补偿径向、角向和轴向偏差，一体化设计，常用于机床、升降平台，步进伺服系统，主轴传动。
SFS5系列
波纹管联轴器(抱紧螺丝固定)
全不锈钢波纹管，补偿径向、角向和轴向偏差，零回转间隙，扭矩大，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，偏差存在的情况下也可保持等速运转，两头固定端为硬质铝合金，抱紧式固定能牢固联接，一体化设计、安装简单，常用于伺服电机、步进电机联接。 波纹管联轴器(定位螺丝固定)
全不锈钢波纹管，补偿径向、角向和轴向偏差，零回转间隙，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，偏差存在的情况下也可保持等速运转，两头固定端为硬质铝合金，定位螺丝固定，一体化设计、安装简单，常用于伺服电机、步进电机联接。
波纹管联轴器(大扭矩型)
全不锈钢波纹管补偿径向、角向和轴向偏差，高扭矩刚性和高灵敏度，零回转间隙，扭矩大，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，偏差存在的情况下也可保持等速运转，两头固定端为硬质铝合金，抱紧式固定能牢固联接，一体化设计、安装简单，常用于伺服电机、步进电机联接。
SFS6系列
膜片联轴器(单节柱式)(双节柱式)
结构简单，便于检查与维护，纠偏能力高，转动惯量低，零回转间隙，抗油耐腐蚀性强，顺
时针和逆时针回转特性完全相同，可吸收振动，中间膜睛补偿角向和径向偏差，两头固定端为硬质铝合金，抱紧式固定能牢固联接，常用于伺服、步行电机、滚珠丝杠联接。 SFS7系列 膜片联轴器(单节抱紧式)(双节抱紧式)
纠偏能力高，转动惯量低，零回转间隙，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，可吸收振动，中间膜片补偿角向和径向偏差，两头固定端为硬质铝合金，常用于伺服、步进电机、滚珠丝杠联接，此款产品固定方式公抱紧式(B)和顶丝固定式(D)外部尺寸不变，可加工键槽，选型时请注明。
SFS8系列 十字滑块联轴器(抱紧螺丝固定)(定位螺丝固定)
结构简单的高扭矩刚性、高灵敏度联轴器，主体中间用十字滑块联接，安装方便，容许在的径向和角向偏差、零回转间隙，抗油抗腐蚀和电气绝缘，两头固定端为硬质铝合金，抱紧螺丝固定(定位螺丝固定)。
SFS9系列 刚性联轴器(定位螺丝固定)
结构简单紧凑高扭矩，转动惯量低，高灵敏度，安装方便，免维护，定位螺丝固定。 SFS10系列 膜片联轴器 (碟式)
纠偏能力高，转动惯量低，零回转间隙，抗油耐腐蚀性强，顺时针和逆时针回转特性完全相同，可吸收振动，中间膜片补偿角向和径向偏差，两头固定端为硬质铝合金，适用于编码器，可加工键槽，选型时请注明。
弹性柱销齿式联轴器详细资料大全
弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。弹性柱销齿式联轴器具有良好的补偿轴向，径向和角向轴线偏移性能，减振性能好，结构简单，工作平稳可靠，无噪音，不用润滑，维护方便，装拆简单，工艺性好，成本低，可派生为多种结构形势，通用性好，适用范围广泛，便于推广。
基本介绍 中文名 ：弹性柱销齿式联轴器 外文名 ：elastic pin coupling 用途 ：传递转矩，实现两半联轴器联接 优点 ：通用性强、套用范围广 分类 ：LZ、LZZ、LZD、LZJ 结构及分类,主要特点,组装步骤,使用场合,最佳化设计, 结构及分类 两个半联轴凸缘外缘和外套内缘制成半径相同半圆形凹槽，组成柱销孔，嵌入弹性柱销。主动轴半联轴通过柱销，带动外套，外套通过柱销带动从动轴半联轴器转动，以传递扭矩。联轴器的轴孔和键槽型式及尺寸，可按（GB/T3852-1977）《联轴器轴孔和联结型式及尺寸》 标准的规定加工，可用胀紧联结套（锁紧盘）联结。 1、LZ型弹性柱销齿式联轴器 LZ型弹性柱销齿式联轴器 2、LZD型锥形轴孔弹性柱销齿式联轴器 LZD型锥形轴孔弹性柱销齿式联轴器 3、LZJ型接中间轴弹性柱销齿式联轴器 LZJ型接中间轴弹性柱销齿式联轴器 4、LZZ型带制动轮弹性柱销齿式联轴器 LZZ型带制动轮弹性柱销齿式联轴器 主要特点 该联轴器具有以下特点： （1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。 （2）与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工工具机 （3）维修方便，寿命较长，拆下档板即可更换尼龙柱销。 （4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。 （5）减振动能差，噪声较大。 弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。 它集中标准弹性联轴器有不同结构的优点，例如具有梅花形弹性联轴器的优点：弹性元件受到挤压，结构简单，可靠性高。克服了梅花弹性联轴器的缺点：更换弹性元件时，必须移动半联轴器，双法兰梅花型弹性联轴器虽可不用移动半联轴器也能更换弹性元件，但结构复杂，成本高，增加质量和转动惯量，套用范围受到限制，传递相同转矩时，径向尺寸比弹性套柱销联轴器要小的多，质量轻，转动惯量小。 组装步骤 ZLZ型接中间轴弹性柱销齿式联轴器的五大组装步骤如下分析： 1、将外环套在半联轴器上并合适的挡板装在半联轴器的凸缘上，用螺丝将外环和半联轴器固定。 2、将尼龙棒填进外环与半联轴器之间的孔中。 3、将另外一个半联轴器装在外环里。 4、将另外的尼龙棒装入外环与半联轴器的孔中。 5、最后用螺丝将另一个挡板与联轴器外环固定。 通过以上的步骤我们了解了弹性柱销齿式联轴器的组装过程，其功能则是在工作时通过对尼龙棒纵断面的剪下来传递转矩的，可部分代替齿式联轴器。 使用场合 弹性柱销齿式联轴器的尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。适用场合：弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。弹性元件柱销的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪下，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。 弹性柱销齿式联轴器最突出的优点之一是只需一次对中安装，更换弹性元件时，不用移动半联轴器，可减少辅助工时，提高生产效率，尤其适用于轴线对中安装困难，要求尽量减少辅助时，提供生产效率，尤其适用于轴线对中安装困难，要求尽量减少辅助工况环境。 最佳化设计 弹性柱销齿式联轴器的基本参数和尺寸主要是针对轴孔直径≧12mm而规定的。而对于轴孔直径≦12mm的联轴器基本参数和主要尺寸没有具体的参考。在实际生产中，有时会用到轴孔直径小于12mm的联轴器，这就要求设计出非标的联轴器。电动机和输出轴间采用小型弹性柱销齿式联轴器联接，原来的结构有时会造成电动机的载荷传递失效。 改进前的结构和原理改进前的电动机和联轴器的联接情况是：电动机与半联轴器配合部位为6mm,长度为32mm,轴上无键槽，无法实现键联接传递扭矩，根据电动机的装配要求，电动机与半联轴器孔采用过渡配合之间，扭矩主要靠固定在半联轴器上的两个紧定螺钉传递，在使用过程中，此结构存在下列不足： （1）电动机轴和紧定螺钉之间是线面接触，接触面特别小，传递扭矩十分有限。 （2）螺纹联接不具有防松功能，经过几次拆装和长时间运转，会造成半联轴器轴和电动机轴的相对转动和轴向窜动，致使设备无法工作。 改进后的结构和工作原理针对以上情况，我们改进了半联轴器的结构形式，首先将半联轴器4整体加工成成品，然后用线切割工具机沿轴径中心的位置将此件分成两件，主件为半联轴器本体附属档案为锁紧块，改进后半联轴器的主体远离电机端，内孔完整，保证了电机轴的同轴度要求，电动机轴、主体和锁紧块通过内六角螺钉和弹簧垫圈联接在一起，由于锁紧块式半联轴器加工成品后切割的，因此组装后不会影响半联轴器的主体和电动机同轴度的要求。 套用此结构，转矩传递部位有原来的线和面接触变成了面和面的接触，沿轴向接触长度增大，进而增大了电动机和联轴器的接触面积，也可以传递大的扭矩了，内六角螺钉和锁紧块间的弹簧垫圈具有防松作用，在联轴器高速旋转时，内六角螺钉不会松动。套用此结构形式的联轴器，经过实际使用验证，能够很好的实现扭矩的传递，在其它的小型联轴器的结构中，套用此结构，也能达到很多好的效果。
KTR联轴器如何判断是不是仿的
看中间弹性体上有没有标注 KTR GS加数字如19 24 等等
江苏那边有做仿品的 在看下字那里有没有挤压痕迹 如果有就是假的
KTR是外国品牌吗?
是的
德国KTR 品牌简介

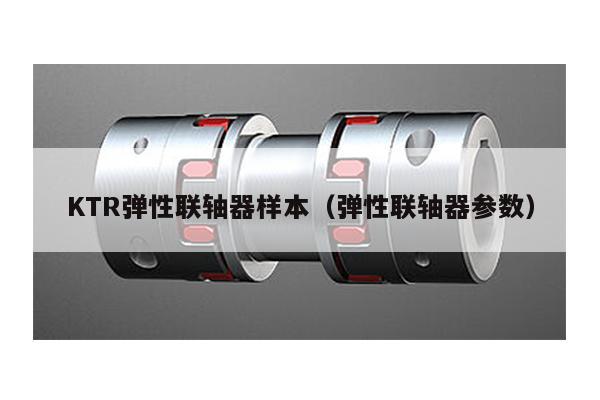

KUPPLUNGSTECHNIK GMBH自从进入中国市场以来,凭借其优良的品质、丰富的产品种类以及热情的服务,在中国联轴器市场取得了极大的成功,尤其是其ROTEX系列联轴器,在中国的CNC以及工程机械行业占领了较大的市场份额。
KTR连轴器广泛应用于工程机械、机床、冶金、石油化工设备及各种通用机械等，几乎所有需要动力传递的机械设备中都要用到KTR的产品。由于其的性能和优良的品质，KTR的产品已为世界各地的设备厂商所采用。
KTR联轴器特点：
有钢质轴套,扭向弹性,免维护,吸收振动;
轴向插入式安装,失效保护;
良好的动态特性;设计紧凑,惯性小;
成品孔径公差按照ISO标准为H7,键槽宽公差标准DIN 6885/1为JS9.
KTR联轴器弹性体的正常工作温度为-40-+100℃,允许的zui高瞬时温度为120℃.弹性体的肖氏硬度通常为92 Shore A,若需传递更高扭矩,可选用硬度为95/98 Shore A和64D-F的弹性体.弹性体耐磨,抗油,抗臭氧,抗老化,其耐水解性适合热带气候地区.由于具有的内部缓冲,能保护传动不受过载的影响.
德国KTR公司主要产品有：KTR联轴器、KTR曲面齿联轴器、KTR尼龙曲面齿联轴器、KTR特种曲面齿联轴器、KTR扭力限制器、KTR涨紧套、KTR力矩转速检测仪
